工业喷码机本文会商的CIJ工作道理选取陆续供墨式喷墨技术，墨水经过管路中循环实现之后，必要在喷码机喷嘴处经过充电槽、相位检测、高压偏转板后进入墨水回收口，回收口是真空负压状态（真空负压状态能够选取分歧的方式来实现），墨水进入回收口之后，被吸入沉新流入关路循环系统。目前，工业喷码机形成真空负压状态必要借助其他装置，这些装置重要分为三种，一种选取单独齿轮真空泵，一种是单独隔阂真空泵，再有就是文丘里真空装置。

1、单独齿轮真空泵

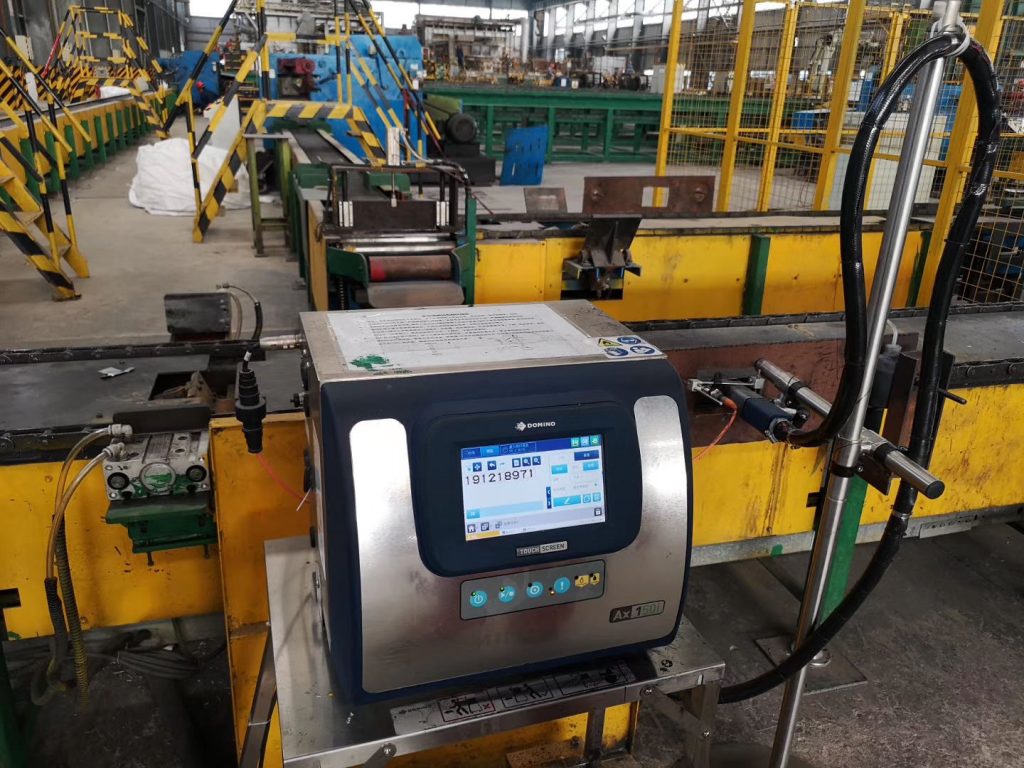

这种设计的代表公司是多米诺A系列喷码机。他的关键部件就是一个真空泵，真空泵的道理和墨水泵的道理一样。也是两个相互咬合的齿轮高速旋转，由压力差产生的负压。

利益是：独立的真空泵使得真空力极度强劲，墨水垂手可得的被壮大的真空力回收到循环系统，回收口很少由于负压不够产生溢墨景象。

弊端是：成本大大增长！并且在回收检测故障的情况下，会导致真空泵空转，咬合齿轮由于没有墨水经过，造成齿轮没墨水光滑高速咬合。短功夫内败坏真空齿轮。从而使得真空泵报废。另表，由于真空力强劲，使得喷码机耗材中的溶剂挥发加大，对应的步骤只能增长墨水冷却系统，行业内叫做墨水冷凝器。同样也增长了喷码机造作成本。

2、文丘里真空装置

这是喷码机墨水回收系统的主流设计。80%的喷码机厂家选取这个设计。像伟迪捷400系列，1000系列，Linx系列，上；娜盗械鹊。无一例表的选取文丘里的设计。究其原因很单一，好多学过流体力学的人都知路所谓文丘里道理：是上几个世纪意大利科学家文丘里在钻研流体力学的时辰发现的一个道理。他发此刻一个循环的流体系统里面，高速流动的流体在管壁上会产生吸附力，文丘里装置正是利用这个道理造作的一个单一“真空泵”，他的装置很单一，由两个分歧直径的T型管组成，一个直径要大于另表一个，高速流体每当经过大管，幼管注定产生负压。负压的大幼与流体的速度和两根管子的直径迸仔关。凭据推算，喷码机的文丘里直径比通常选用1：5，墨水泵的泵压选300bar以上，负压的压力通常可能达到60bar。这个压力对喷码机应该是刚刚好。既不大，也不幼。介绍到此刻，读者应该很明显，文丘里由于机构极度单一，并且没有其他任何传动装置，所以成本极度低，并且极度不变。

3、单独隔阂真空泵

此设计的代表公司像日立和依码仕等，日立喷码机全系列产品都选取这种设计，一码事部门机型也选取隔阂泵设计。与选取齿轮墨水泵的喷码机厂家设计分歧，选取隔阂墨水泵设计的动力系统其实是一个多泵的设计，像日立的隔阂泵就有4个泵腔，每个泵腔都是动力系统的一部门，其中一个就是用来回收喷码机墨水的。隔阂泵的道理是：电机带头凸轮在轴旋转，使得活塞筒沿着凸轮边缘往复活动；钊驳幕疃沟猛材诳掌锤幢患芸蘸统檎婵，整个过程就像针筒抽血一样，当然这里面必要各类电磁阀的共同。

隔阂泵的利益在于成本相对低，机构相对单一且能实现多泵组合设计，凭据喷码机墨水系统设计要求矫捷增长或者削减泵腔数量。

弊端就是：终于是特殊的传动设计，整个机构固然比齿轮真空墨水泵便宜一点，但是总体成本还是偏高，并且隔阂泵泵压有限，会造成墨水压力偏幼，墨水割裂装置晶振频率不成能调太大，喷码的速度偏慢！具体喷印速度需结合整机墨路、喷头与节造配置评估。
